Принцип работы вакуум-выпарной установки

Устройство вакуум-выпарной установки

Устройство вакуум-выпарной установки включает ряд функциональных узлов, каждый из которых играет важную роль в технологической цепочке. Компоновка оборудования может меняться в зависимости от типа установки, объёма перерабатываемого сырья и специфики продукта, однако базовые элементы присутствуют в любой современной системе.

• Подогреватель — теплообменник, в котором сырьё предварительно нагревается до температуры, близкой к началу кипения. Это ускоряет последующее выпаривание и снижает тепловую нагрузку на испарители.
• Пастеризатор — узел для термической обработки продукта с целью уничтожения микроорганизмов и инактивации ферментов. Пастеризация обеспечивает микробиологическую безопасность и стабильность концентрата.
• Испаритель (корпус) — основной элемент, где происходит выпаривание жидкости. Внутри испарителя размещены греющие трубки, по которым циркулирует продукт. В многокорпусных установках испарители соединены последовательно для поэтапного снижения давления и температуры.
• Пароотделитель — устройство для разделения пара и сгущённого продукта. Позволяет минимизировать унос капель и пены, предотвращая потери сырья и обеспечивая чистоту пара для дальнейшей конденсации.

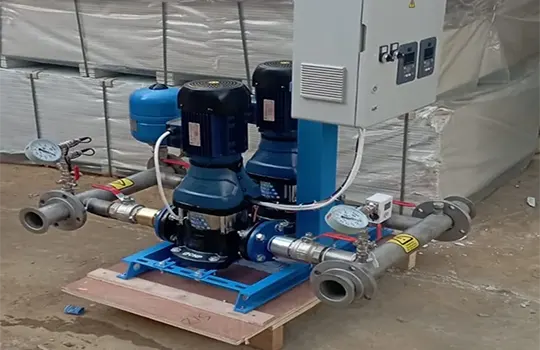

• Центробежный насос — обеспечивает циркуляцию продукта между корпусами, поддерживает необходимую скорость движения и предотвращает застой.
• Эжектор — устройство для создания вакуума за счёт использования энергии пара или жидкости. Эжектор также может выполнять функцию термокомпрессии, возвращая часть вторичного пара в процесс и повышая энергоэффективность.
• Конденсатор — охлаждает и конденсирует вторичный пар, образующийся в процессе выпаривания. Конденсат может быть возвращён в технологический цикл или утилизирован.
• Рекуператор — теплообменник, возвращающий часть тепла от концентрата или пара обратно в процесс, что снижает общие энергозатраты установки.

Комплексная интеграция этих компонентов обеспечивает стабильную работу установки, высокое качество концентрата и минимальные потери сырья. Современные решения предусматривают автоматизацию управления температурой, давлением, вязкостью и уровнем продукта в каждом узле.

Этапы технологического процесса

Технологический процесс вакуум-выпарной установки состоит из последовательных стадий, каждая из которых влияет на качество и эффективность сгущения. Ниже приведён подробный разбор этапов:

1. Подготовка и подогрев сырья. Сырьё очищается от механических примесей, фильтруется и поступает в подогреватель, где нагревается до температуры, близкой к кипению (обычно 60–85°C).
2. Пастеризация. В пастеризаторе продукт подвергается кратковременной термической обработке (от 90 до 110°C), что уничтожает микроорганизмы и инактивирует ферменты, предотвращая порчу концентрата.
3. Подача в первый корпус. Подготовленное сырьё поступает в первый испаритель, где создаётся вакуум (разрежение), и начинается интенсивное выпаривание при пониженной температуре (55–78°C).
4. Выпаривание под вакуумом. За счёт пониженного давления температура кипения снижается, что позволяет сохранить белки, витамины и другие ценные компоненты. Вода испаряется, а концентрация сухих веществ в продукте растёт.
5. Последовательное прохождение корпусов. В многокорпусных установках продукт поэтапно переходит из одного корпуса в другой, где давление и температура постепенно уменьшаются, а степень сгущения увеличивается. Обычно используется 2–5 корпусов.
6. Отделение пара. В каждом корпусе пароотделитель разделяет вторичный пар и сгущённый продукт. Пар направляется в конденсатор или используется для подогрева сырья через рекуператор.
7. Сгущение и выход продукта. На выходе из последнего корпуса получается концентрат с заданной концентрацией сухих веществ (от 43 до 74% в зависимости от назначения).

Контроль вязкости и температуры на каждом этапе критичен для предотвращения пригаров, засоров и обеспечения стабильной работы установки. Современные системы автоматизации поддерживают оптимальные параметры процесса, минимизируя потери продукта и энергозатраты.

Вакуум-выпарная установка позволяет добиться высокой степени сгущения за минимальное время без потерь качества, благодаря поэтапному снижению давления и температуры в каждом корпусе.

Типы вакуум-выпарных установок и их особенности

Существует несколько типов вакуум-выпарных установок, различающихся принципом организации движения продукта, конструкцией испарителей и технологическими возможностями. Наиболее распространены циркуляционные и пленочные установки, а также их многокорпусные комбинации.

Циркуляционные установки обеспечивают многократную циркуляцию продукта через греющие трубки с помощью центробежного насоса. Такой подход подходит для вязких растворов, обеспечивает равномерное выпаривание, но требует большего времени (30–40 минут) и может приводить к пригару при неправильной эксплуатации.

Пленочные установки работают по принципу стекания продукта тонкой пленкой по внутренней поверхности нагреваемых труб. Это позволяет минимизировать время теплового воздействия (10–15 минут), максимально сохранить белки и витамины, снизить энергозатраты и потери питательных веществ. Однако такие установки требуют точного контроля параметров процесса и более сложны в обслуживании.

Многокорпусные установки могут сочетать оба принципа для оптимизации процесса и повышения энергоэффективности. Выбор типа определяется свойствами сырья, требуемой степенью сгущения, чувствительностью продукта к нагреву и экономической целесообразностью.

Ключевые инженерные решения и инновации

Современные вакуум-выпарные установки постоянно совершенствуются за счёт внедрения новых инженерных решений, направленных на повышение производительности, снижение энергозатрат и обеспечение стабильного качества продукта. К числу наиболее значимых инноваций относятся:

• Оптимизация распределения продукта по греющим трубкам — использование душевых распылителей, специальных тарелок и распределительных устройств для равномерного покрытия поверхности труб пленкой продукта. Это снижает риск пригара и обеспечивает эффективное выпаривание.
• Борьба с пенообразованием — внедрение автоматических пеногасителей, ловушек пены, регулирование режима подачи продукта и температуры для предотвращения образования устойчивой пены, которая может приводить к потерям белков и загрязнению оборудования.
• Использование эжекторов и рекуператоров — эжекторы создают вакуум и обеспечивают термокомпрессию вторичного пара, а рекуператоры возвращают тепло в процесс, сокращая энергопотери и повышая общую энергоэффективность установки.
• Уменьшение металлоёмкости и габаритов — применение компактных теплообменников, интегрированных блоков и современных материалов позволяет снизить массу и размеры оборудования, упростить монтаж и обслуживание.
• Автоматизация управления — внедрение электронных систем контроля температуры, давления, вязкости, уровня продукта и других параметров на каждом этапе процесса. Это обеспечивает стабильность работы, минимизирует человеческий фактор и повышает качество концентрата.
• Контроль толщины пленки — в пленочных установках поддержание оптимальной толщины стекающего слоя критично для предотвращения пригара и равномерного выпаривания.

1. Внедрение пластинчатых теплообменников сокращает тепловые потери и время нагрева сырья.
2. Регулируемые эжекторы повышают адаптивность установки к разным режимам работы и типам сырья.

Инновационные инженерные решения позволяют вакуум-выпарным установкам достигать высокой энергоэффективности и минимизировать потери продукта даже при обработке сложных по составу жидкостей.

Критерии эффективности и качества работы установки

Оценка эффективности вакуум-выпарной установки проводится по совокупности технологических и экономических показателей. Ключевые критерии включают:

• Концентрация сухих веществ — основной показатель качества сгущённого продукта. В современных установках достигает 43–74% в зависимости от назначения концентрата.
• Температура и вязкость продукта на выходе — стабильные параметры гарантируют удобство транспортировки, хранения и дальнейшей переработки.
• Сохранность белков и витаминов — выпаривание при пониженной температуре минимизирует разрушение питательных веществ, что особенно важно для пищевых и фармацевтических продуктов.
• Микробиологические показатели — отсутствие патогенной микрофлоры свидетельствует о корректной работе пастеризатора и соблюдении санитарных норм.
• Энергозатраты — современные установки расходуют до 30% меньше энергии по сравнению с устаревшими аналогами благодаря использованию многокорпусных схем, рекуператоров и автоматизации.
• Минимизация потерь продукта — оптимизированное распределение, эффективные пароотделители и системы борьбы с пенообразованием уменьшают унос и потери сырья.

1. Контроль температуры кипения (обычно 55–78°C) позволяет избежать перегрева и разрушения ценных компонентов.
2. Точные системы дозирования обеспечивают равномерную подачу сырья и стабильное качество концентрата.

Комплексный подход к инженерному проектированию и автоматизации процесса — ключ к высокой производительности и качеству конечного продукта.

Принцип работы вакуум-выпарной установки основан на выпаривании жидкости при пониженном давлении, что позволяет получать концентраты высокого качества с минимальными потерями питательных веществ и низкими энергозатратами. Современные инженерные решения — автоматизация, оптимизация распределения продукта, борьба с пенообразованием, использование рекуператоров и эжекторов — обеспечивают стабильную работу, высокую производительность и соответствие строгим требованиям к качеству. Перспективы развития технологии связаны с дальнейшим снижением энергозатрат, интеграцией интеллектуальных систем управления и расширением области применения вакуум-выпарных установок в различных отраслях промышленности.

Частые вопросы о принципе работы вакуум-выпарной установки

Что такое вакуум-выпарная установка?

Вакуум-выпарная установка — это промышленное оборудование для сгущения жидких продуктов путём выпаривания влаги при пониженном давлении. Такой подход позволяет снизить температуру кипения и сохранить ценные компоненты сырья.

Как работает вакуум-выпарная установка?

Установка создаёт вакуум, благодаря чему жидкость закипает при более низкой температуре. Сырьё проходит через этапы подогрева, пастеризации и выпаривания, постепенно теряя влагу. Пар отделяется, конденсируется и может использоваться повторно, а на выходе получается концентрат с высокой концентрацией сухих веществ.

Почему используется вакуум в выпарных установках?

Вакуум снижает температуру кипения жидкости, что позволяет минимизировать термическое разрушение белков, витаминов и других важных компонентов, а также экономить энергию.

Какие этапы включает процесс выпаривания?

Процесс состоит из подготовки и подогрева сырья, пастеризации, выпаривания под вакуумом в одном или нескольких корпусах, отделения пара и получения сгущённого продукта.

В чем отличие пленочных и циркуляционных установок?

В циркуляционных установках продукт многократно циркулирует по греющим трубкам, а в пленочных — стекает тонкой пленкой по поверхности, что ускоряет процесс и снижает потери питательных веществ.

Как обеспечивается энергоэффективность процесса?

Энергоэффективность достигается за счёт использования многокорпусных схем, рекуператоров тепла, эжекторов для термокомпрессии пара и автоматизации управления параметрами процесса.

Автор: Сергей Кузнецов — ведущий инженер водоочистки и локальных очистных сооружений, опыт работы 13 лет, специализация: ЛОС: подбор технологической цепочки и режим работы узлов
